产品介绍

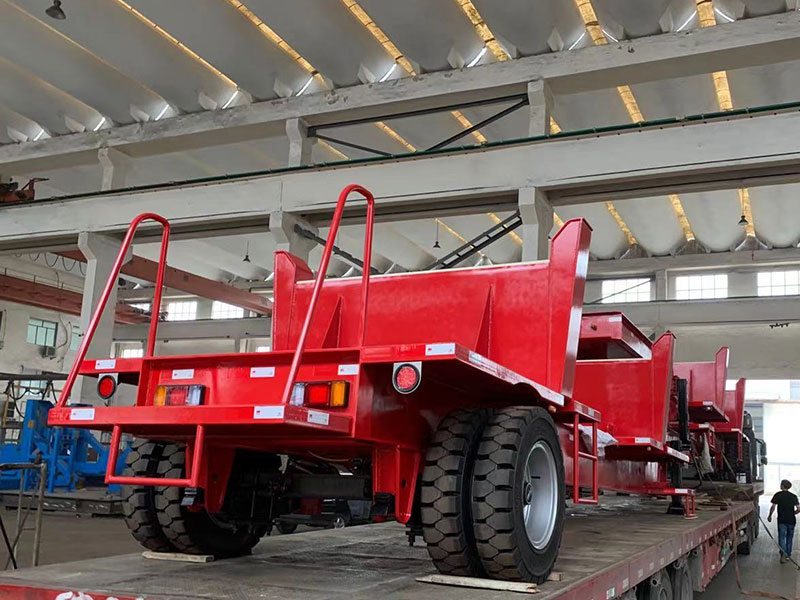

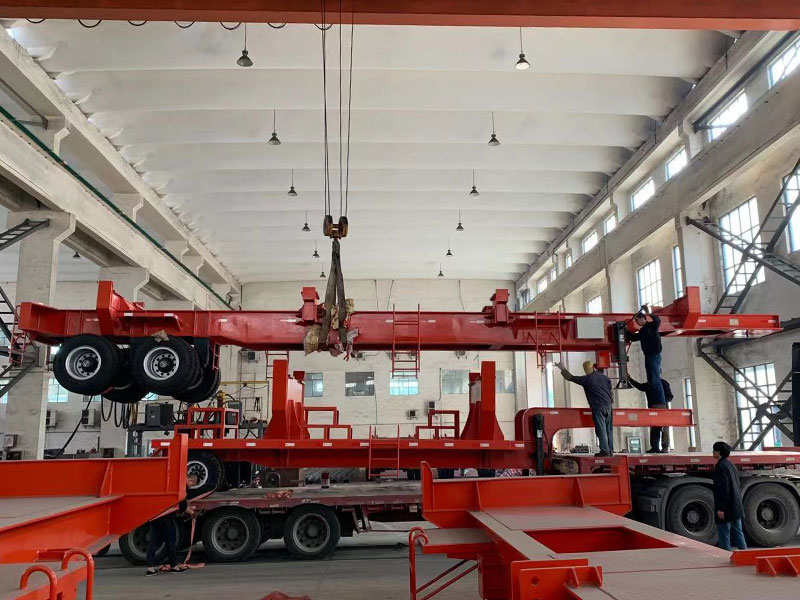

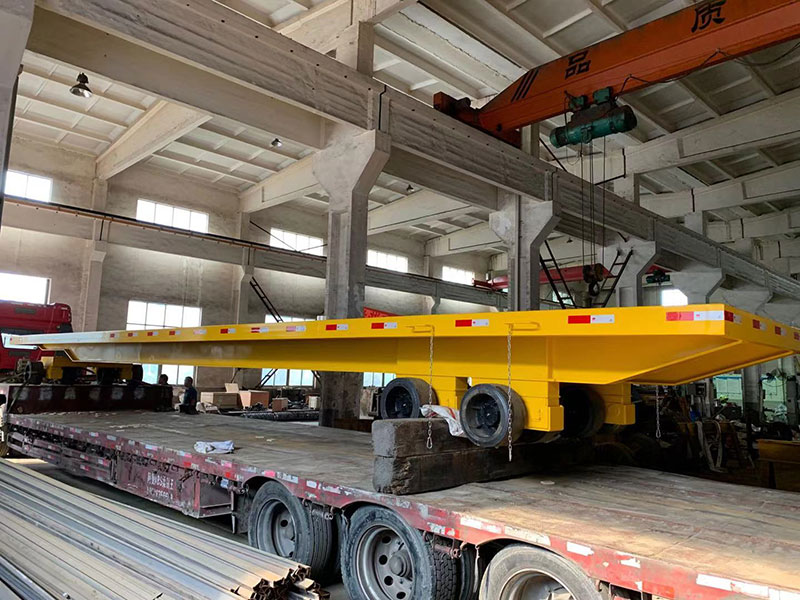

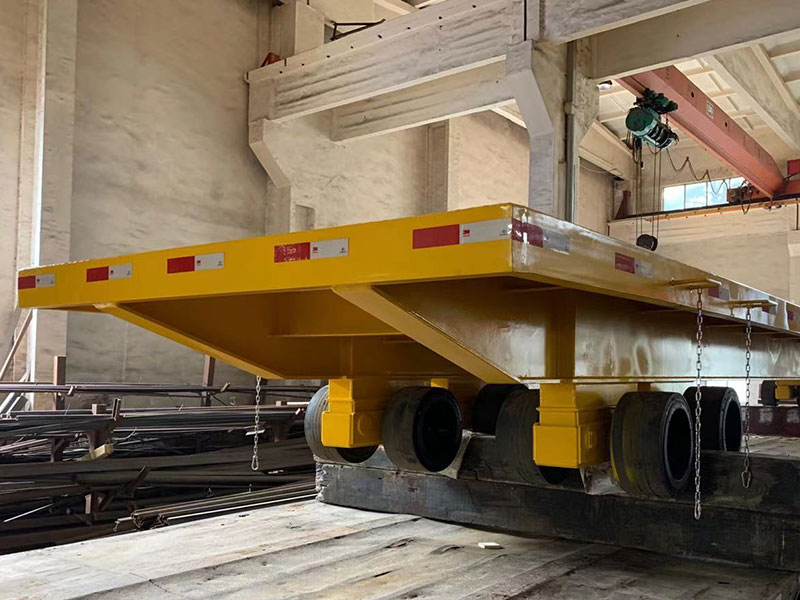

吊具拖车

集装箱吊具拖车

吊具拖车 吊具拖车
集装箱吊具拖车 集装箱吊具拖车

使用说明

一、主要技术参数

自重: 2.8吨
额定载重量: 16吨
外形尺寸(长×宽×高): 6900×2200×1380
承载面高度: 1264
轮胎规格: 400×127
轮胎数: 8
牵引销孔直径: φ80
直线行走限速: 16公里/小时
转弯行走限速: 10公里/小时
避震形式: 弹簧销轴摇摆式
转盘轴承型号: 010.30.560
车轮轴承型号: NJ212E
油嘴型号: PT1/4

二、主要结构及特点

拖车主要由拖车头、前车架、转盘轴承、车架、车轮支架、车轮组组成。拖车头通过销轴与前车架连接,前车架通过转盘轴承与车架连接,可实现转向。车轮支架通过销轴和连扳与车架连接,中间装有弹簧起到避震作用。车轮组主要由实芯轮胎、车轮轴、轴承等组成,并安装在车轮支架上。

车架为全焊接结构,由工字钢和Q235-B热轧钢板焊接而成,它具有强度高、结构简单、加工维修方便等特点。


三、使用注意事项

拖车能否保持在良好的状态行驶,以及能否达到较长的使用寿命,与驾驶员的操作技术、是否按规定操作以及是否正确的维护保养有着直接的关系。只有按规定使用,经常注意运行状况,才能保证拖车的正常工作。

1.与主车挂接与脱离

当拖车与主车挂接时,先将拖车停放正,将主车倒车,将拖车头用销轴与主车的牵引部分连接好,并固定可靠。脱离时,将主车制动可靠,拆下销轴,将主车开出,离开拖车。

2.车辆起步时要平稳,并注意周围环境,缓慢起步,低速行驶。

3.车辆行驶过程中,应尽量避免紧急制动,以免损坏零件或发生拖车推撞情况,甚至发生其他更严重事故。

4.车辆直线行走及转弯行走速度均应在规定的限速内,严禁超速行驶。

5.装载集装箱吊具时,应均匀放置,使拖车均匀受载。

6.使用前检查所有的连接处与紧固件,如转盘轴承的连接螺栓、车轮螺栓,有无松动、脱落。


四、定期检查和保养

为保证拖车的完好和使用的安全可靠,必须定期对拖车进行检查和保养。

1.定期对紧固件进行复紧,尤其是转盘轴承安装螺栓及车轮螺栓。

2.定期对有相对运动的部位加注润滑脂,特别是转盘轴承及车轮轴承处。

3.定期检查拖车头、前车架、车架、车轮支架等结构件有无裂纹、开焊。

4.定期检查轮胎是否过度磨损。


五、三包服务

我公司产品在用户按本说明书正确使用和保养的条件下,如因厂方质量问题发生损坏,我公司按合同要求予以三包。凡属用户自行改装,或因超载及使用不当造成的质量问题,本公司不予三包。


六、随车附件

1.拖车外形图一张

2.说明书一份

3.合格证一份
